Drehen

1.CNC Drehmaschine
Gildemeister CTX 400E
Baujahr 2001
Steuerung Siemens 840D

Techn. Daten:
Drehdurchmesser ü. Bett 570 mm
Drehdurchmesser ü. Schlitten 420 mm
Drehlänge 635 mm
Hauptspindel: Drehzahl 25-5.000 U/min.

Ausstattung:
C-Achse

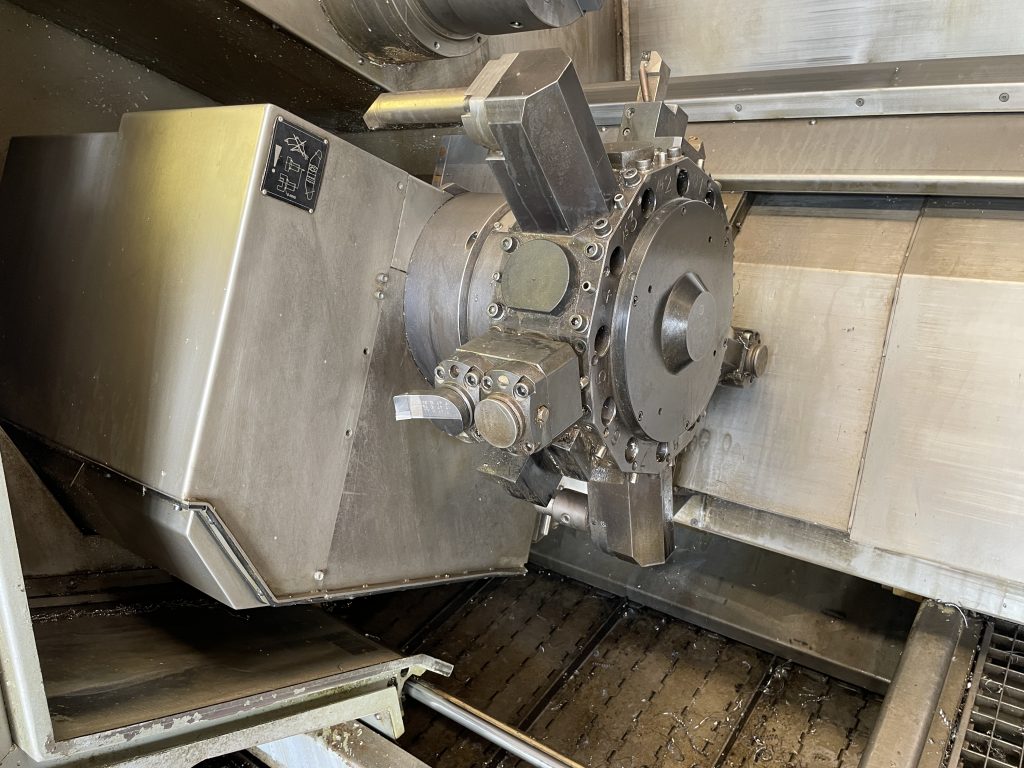

Revolver 12-fach davon 6 angetr.
Späneförderer

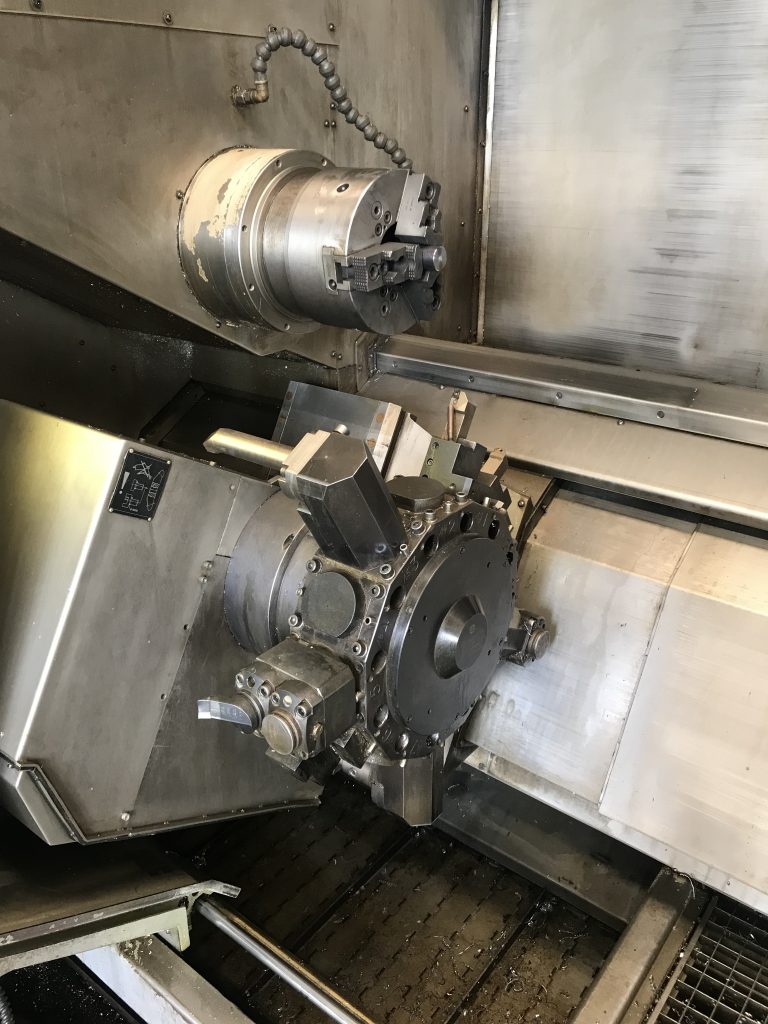

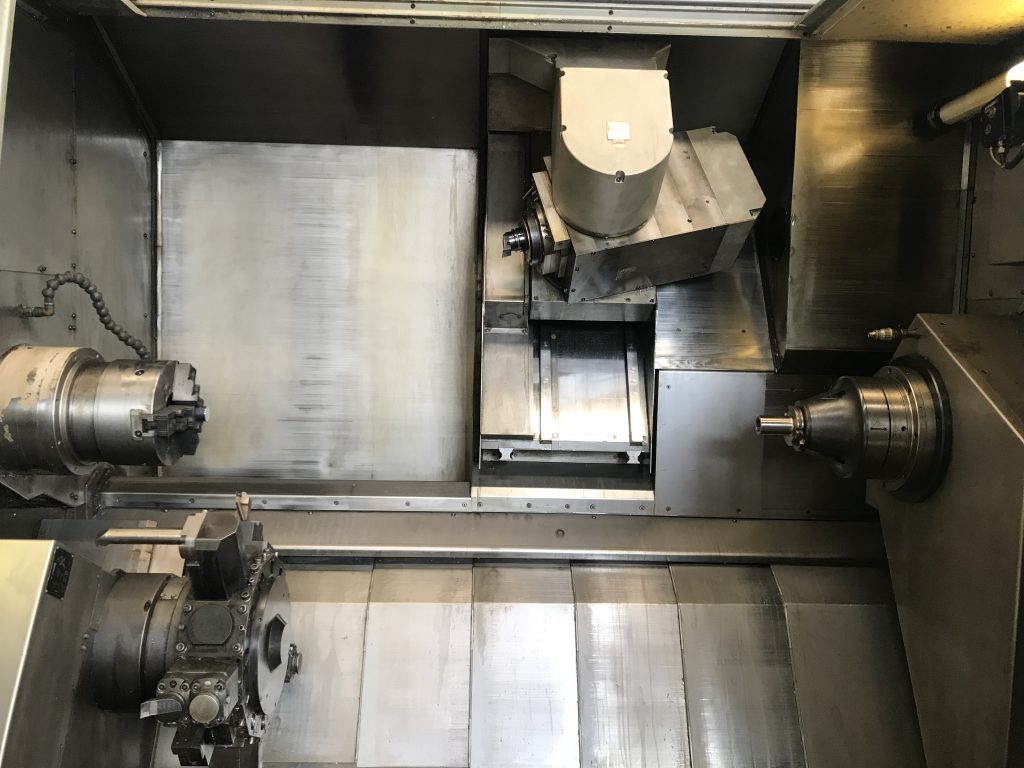

2.CNC Dreh-/ und Fräsmaschine

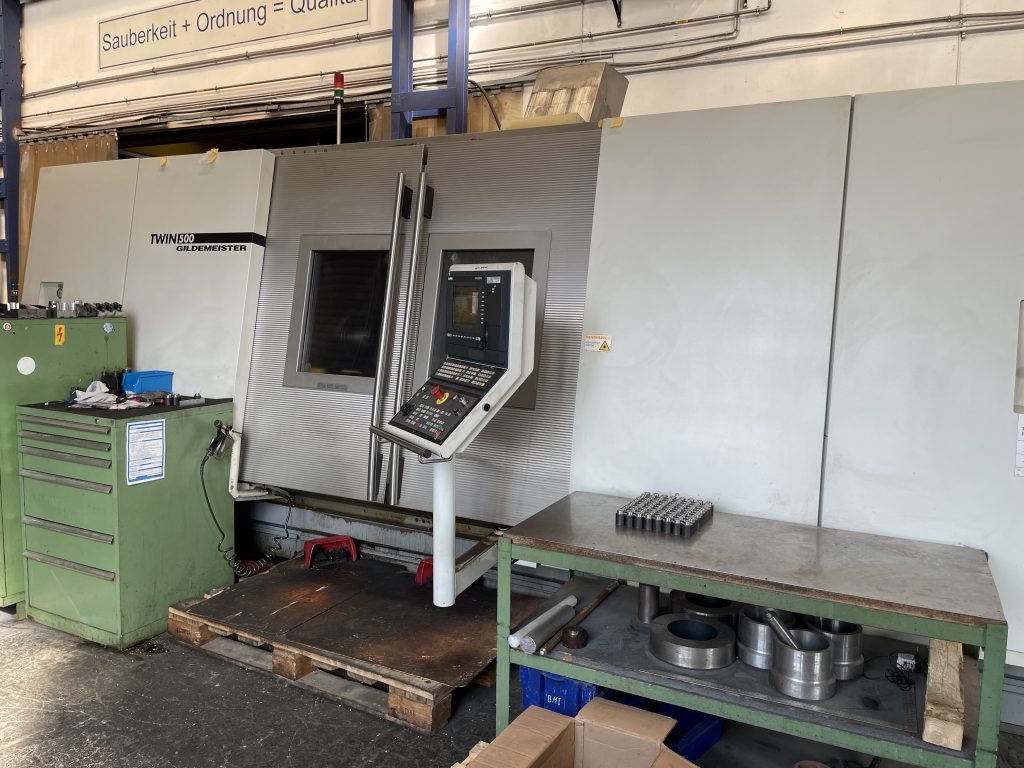

Gildemeister TWIN 500
Baujahr 2001
Steuerung Siemens 840D

Techn. Daten:
Spitzenweite 1.850 mm
Umlaufdurchmesser 610 mm
Hauptspindel: Drehzahl 25-3.200 U/min (Es gibt auch Maschinen mit 4.000 U/min.)
Maschinengewicht ca. 18,5 t
Raumbedarf ca. 8,1 x 5,4 x 3,2 m

Ausstattung:
Ölnebelabsaugung
Späneförderer
Kühlmittelanlage mit Bandfilter (IKZ)

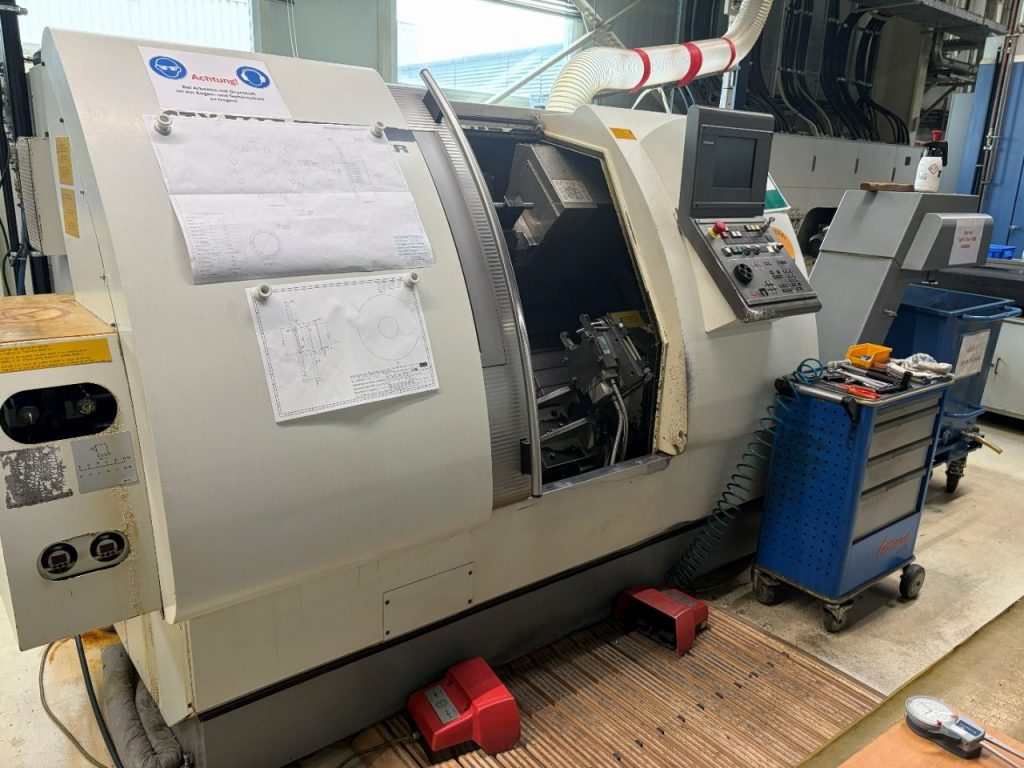

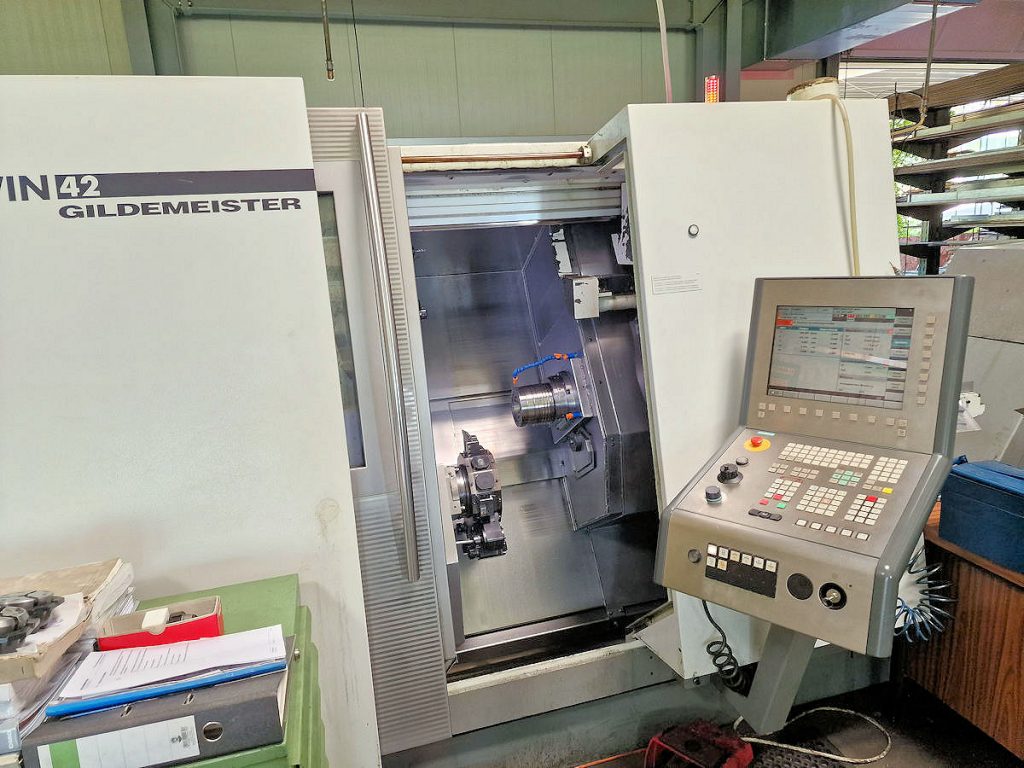

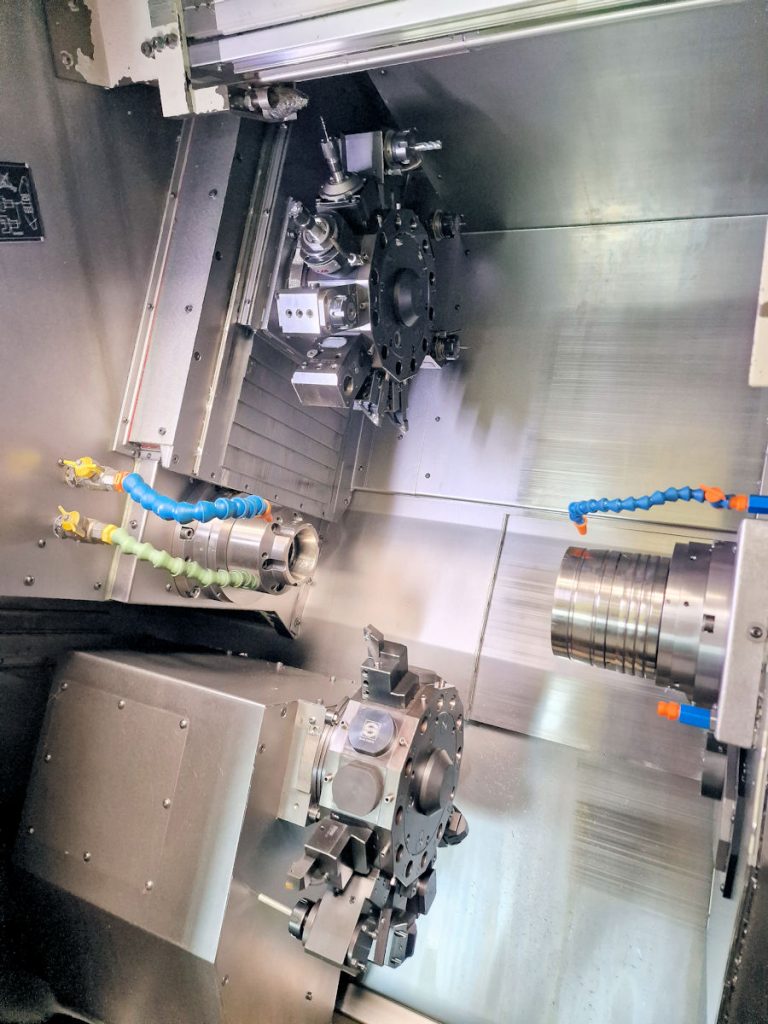

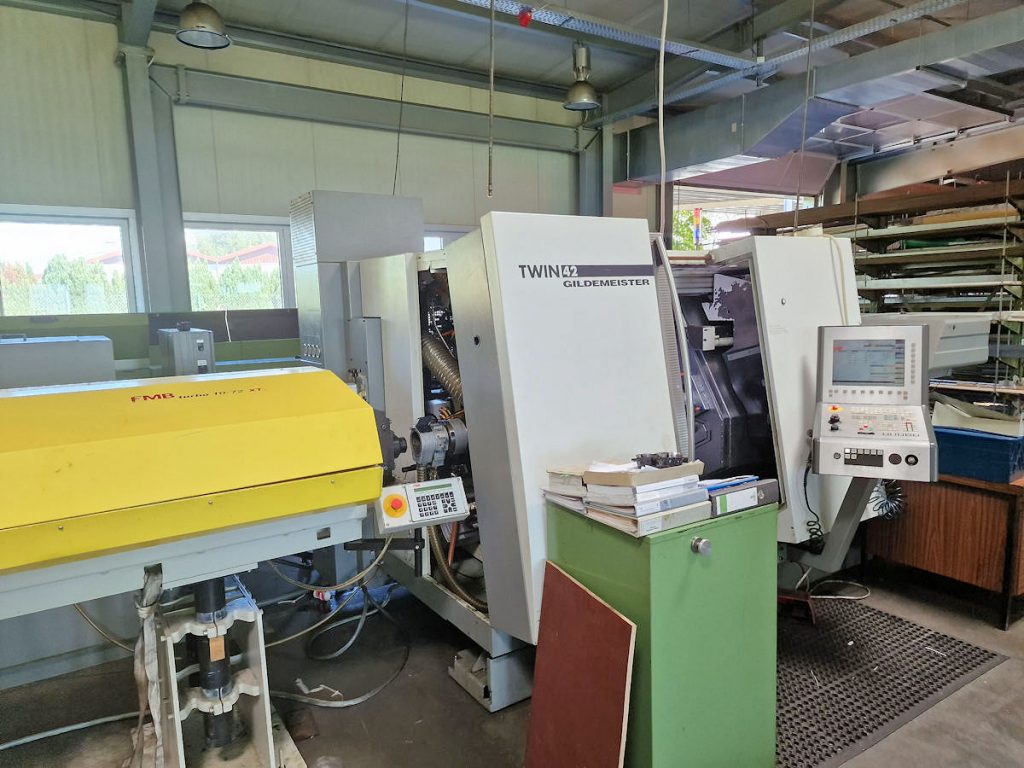

3.CNC Drehmaschine
Gildemeister Twin 42
Baujahr: 2006
Steuerung: Siemens 840 D / Powerline

Technische Daten:
Drehlänge max.: 210 mm
Umlaufdurchmesser: 145 mm
Schlittenweg plan: X1,X2,X3: 220 mm,120 mm ( 145 mm )
Schlittenweg längs Z1, Z2 ,Z3: 320 mm , 345 mm ,380 mm
Schlittenweg senkrecht Y 1: +/- 30 mm
Längsweg Spindel Z3: 380 mm
Spindelbohrung Spindel 1: 56 mm
Spindel 2: 56 mm
Spannrohrinnen Zugrohr Durchmesser: 46 mm
Drehzahlbereich Hauptantrieb 1 +2 bis: 7.000 U/min
Max. Futterdurchmesser Spindel 1 + 2: 140 mm
Werkzeugträger 1+2
Werkzeugstationen: 12 ,alle Stationen angetr.
Schaftdurchmesser: 25 mm
Drehzahl der angetr. Werkzeuge bis: 6.000 U/min
C-Achse: 2.000 U/min
Teilung: 0,001 Grad
Doppelspindel Ausführung,
C- Achse Teilung: 0,001°
Y – Achse
Haupt und Gegenspindel Spannzangenfutter
1 angetr. Werkzeug axial
1 angetr. Werkzeug radial
Bandfilteranlage

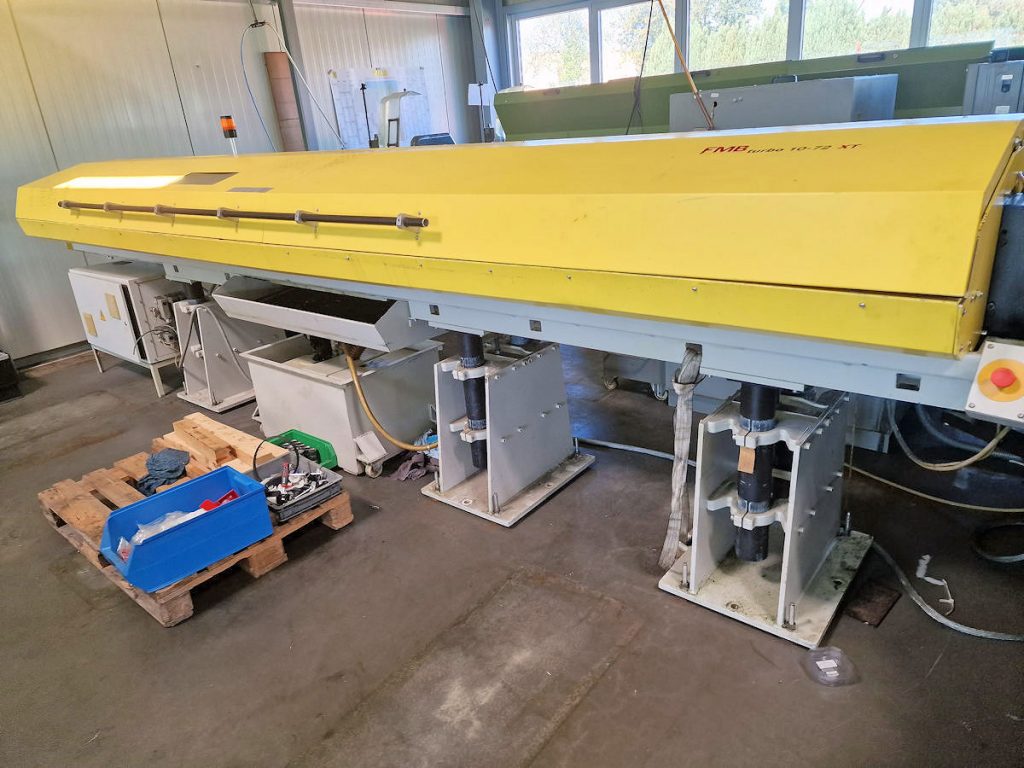

Lademagazin FMB Turbo 10-72 XT ,Baujahr 2002

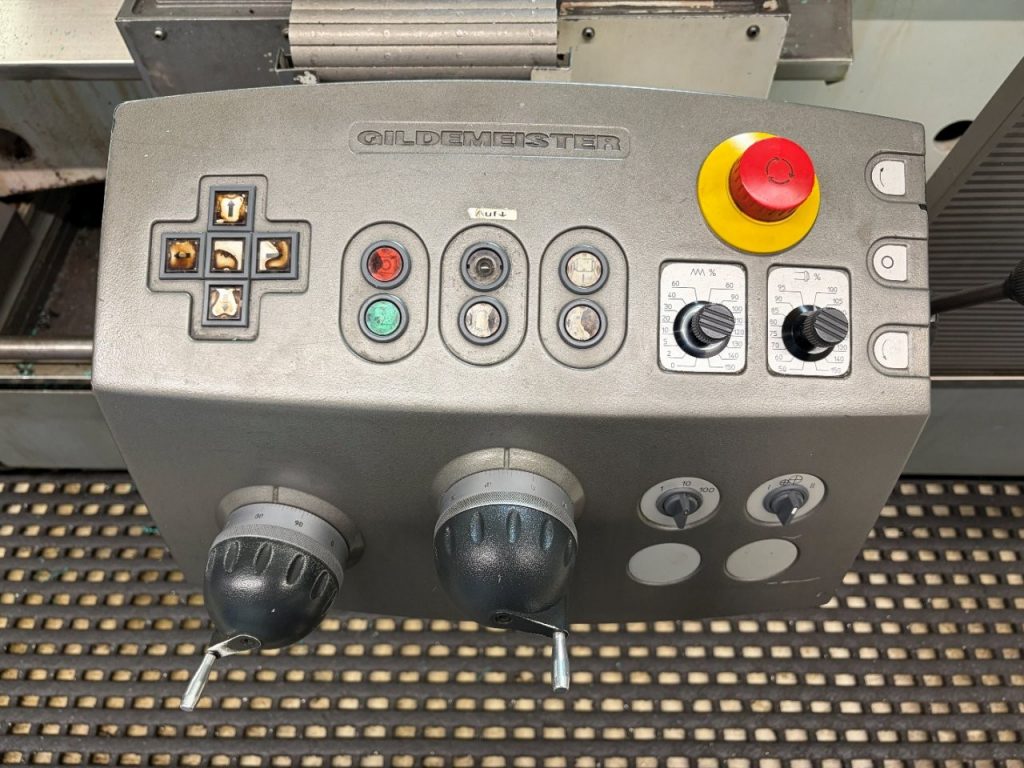

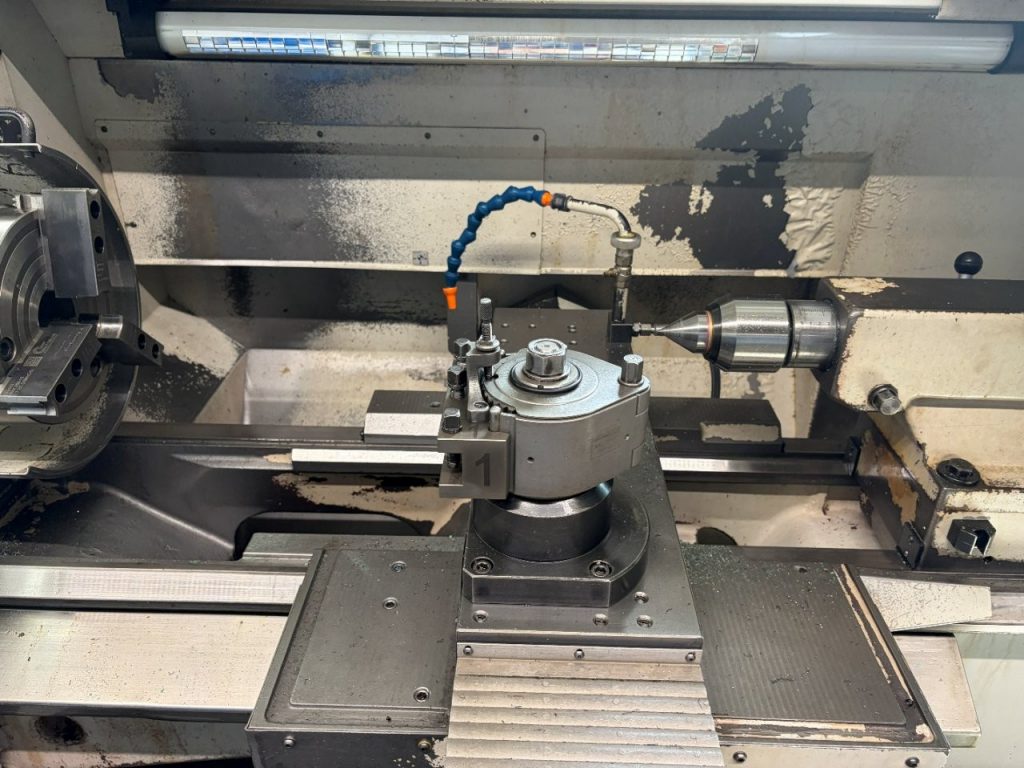

4.Zyklen Drehmaschine
Gildemeister NEF 520
Baujahr 2002

Techn. Daten:
Drehdurchmesser über Bett: 500 mm
Drehdurchmesser über Schlitten: 290 mm
Spitzenweite: 1.000 mm
Spitzenhöhe: 250 mm
Z-Weg: 1.350 mm
Drehzahl: 10 – 3.000 U/min.

5.CNC Drehmaschine
Gildemeister CT 40
Baujahr: 1979
Steuerung EPL 1

Technische Daten:
Drehdurchmesser über Bett: 400 mm
Drehdurchmesser über Schlitten: 225 mm
Drehlänge: 640 mm
Drehzahl: 4.000 U/min.

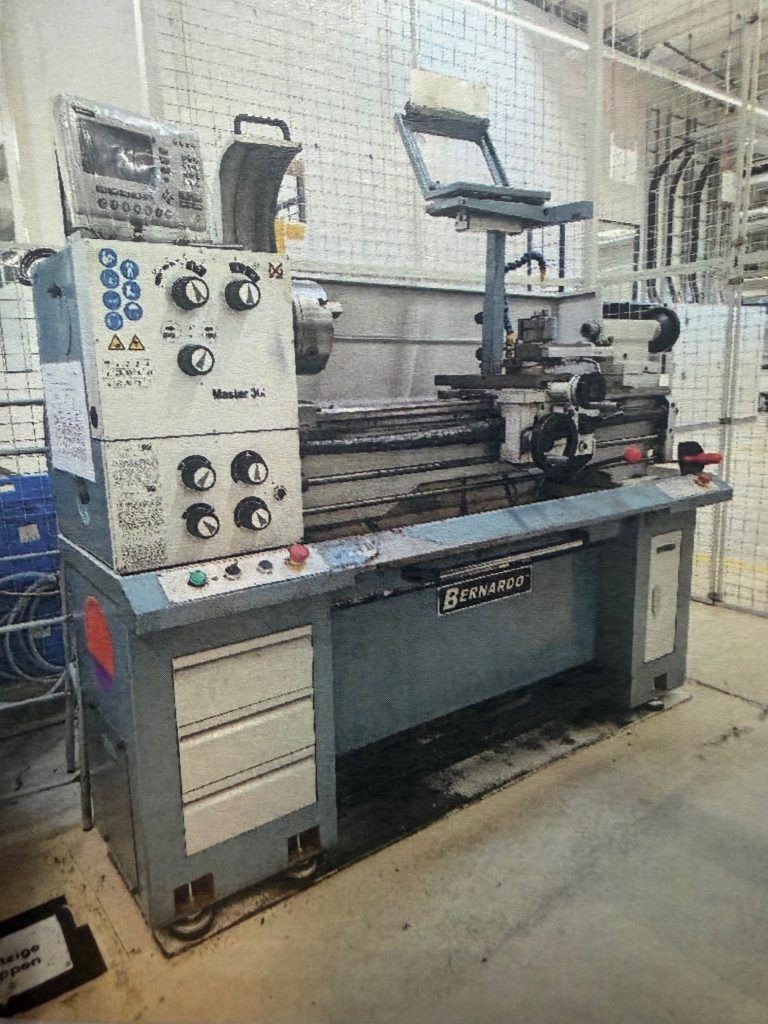

6.Konv. Drehbank

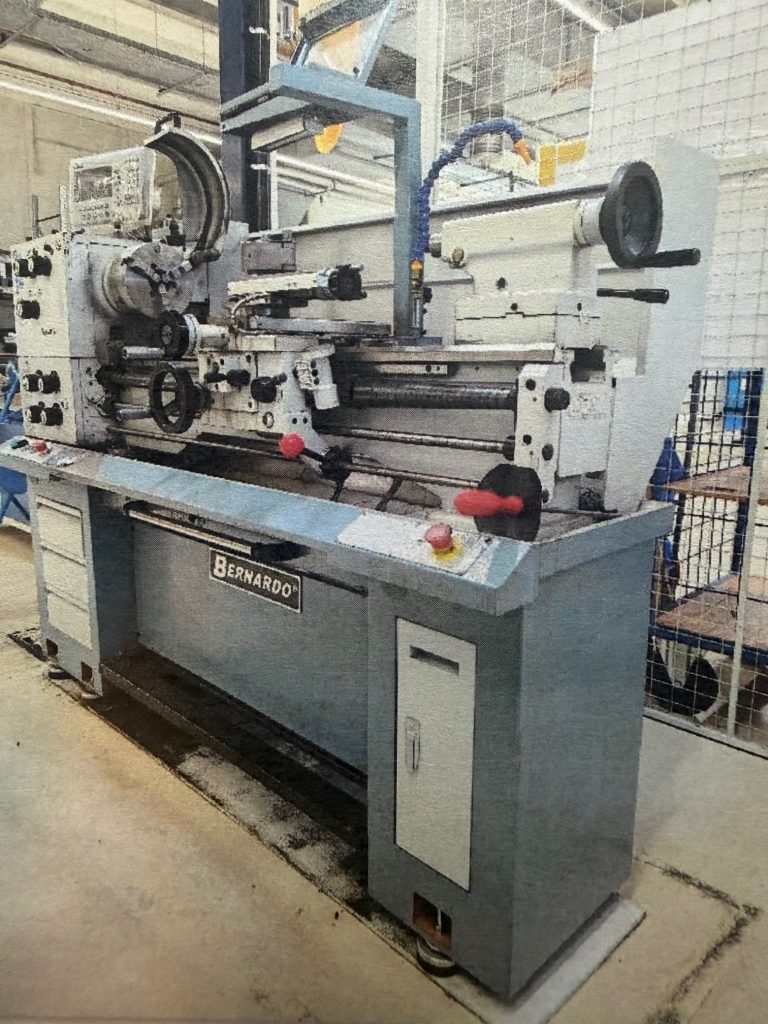

Bernado Master 360 P
Baujahr 2018
Mit Digitalanzeige

Technische Daten:
Spitzenhöhe: 180 mm
Dreh Ø ü. Bett: 360 mm
Dreh Ø ü. Planschlitten: 230 mm
Drehlänge: 1.000 mm
Drehzahl: 7 – 2.000 U/min. (8 Stufen)
